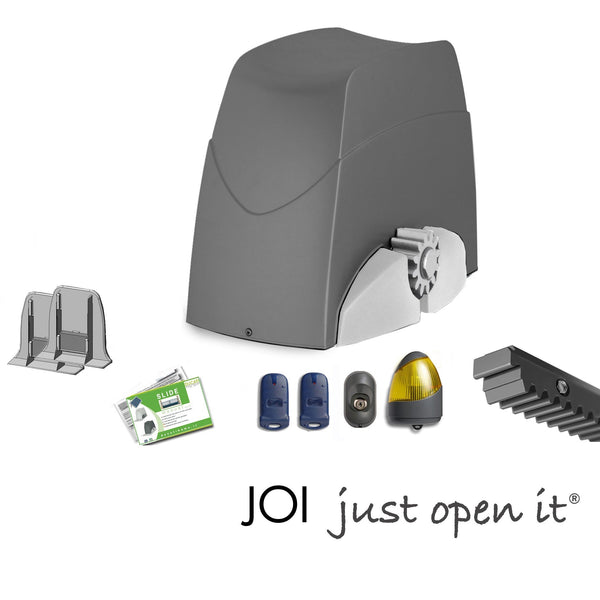

SLIDE 1043 (kit)

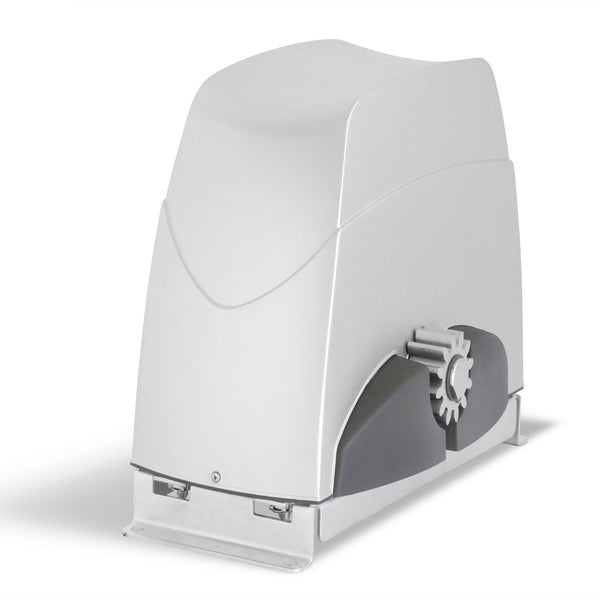

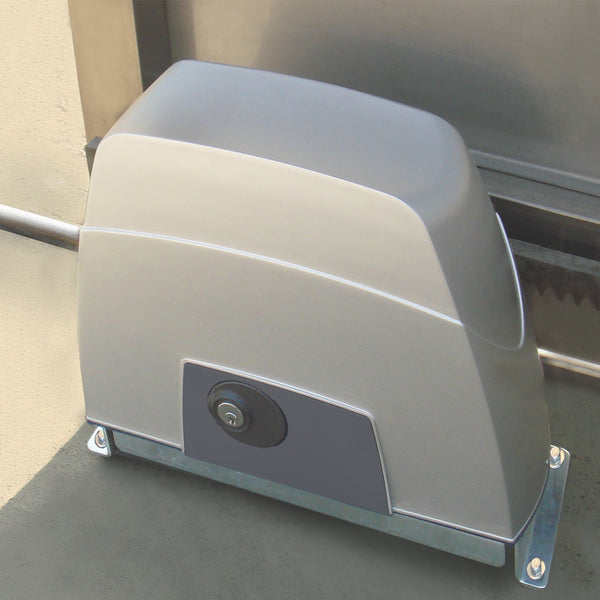

• 1 x SLIDE446MC 12V DC boîte de moteur avec transformateur toroïdal, carte électronique CTH46 avec chargeur de batterie intégré, récepteur de radio de bord (rouleau codé).

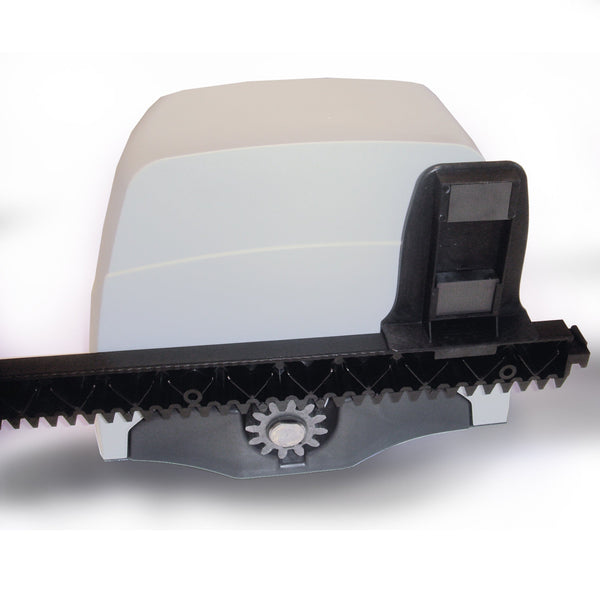

• 2 x limites de fin de course.

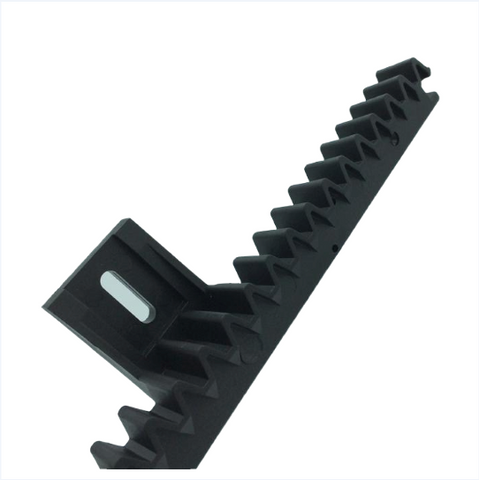

• Support Hostaform 4 m x 8612 (8 x 50 cm).
• 1 paire de clés pour déverrouillage manuel.
• 1 sélecteur à clé SW5000.

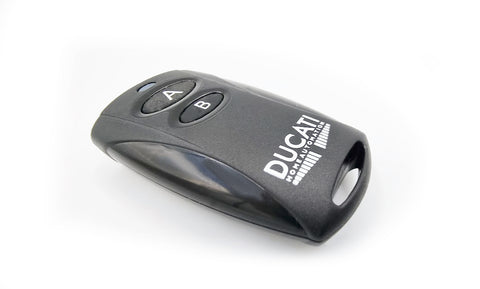

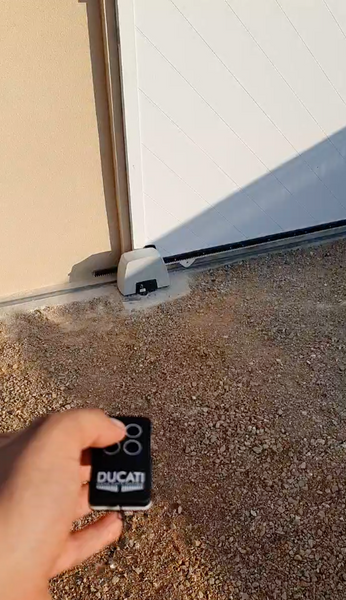

• 2 télécommandes Ducati rolling code 6203R.

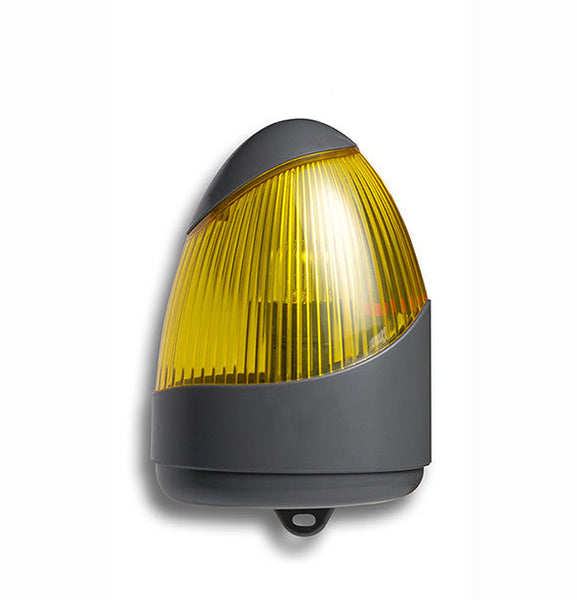

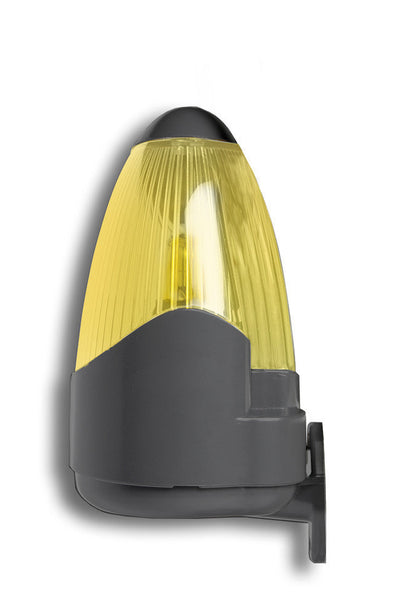

• 1 clignotant FLASH 7500

DUCOSOL Technologie

Système basse consommation avec chargeur de batterie intégré et gestion de panneaux solaires: Polyvalent, peut fonctionner par 3 type d’alimentation sans aucun module supplémentaire nécessaire.

• 1) C.A. 110/230V 60/50Hz.
• 2) Par batterie de secours. Jusqu’à 5 jours d’utilisation autonome en cas de coupure de courant.
• 3) Par panneau solaire. Pas besoin de modules supplémentaires. Jusqu’à 40 cycles quotidiens garantis même dans un environnement peu éclairé.

DUCO SAFE Technologie

La sécurité est assurée par un système de détection d’obstacles ampérométrique sensible et un contrôle de pression. Les cellules photoélectriques ne sont plus obligatoires. Les photocellules sont un accessoire optionnel qui peut être ajouté pour éviter les rayures sur la peinture des véhicules traversant la barrière pendant la fermeture.Conformément aux normes.

Système de contrepassation automatique

Grâce au système de détection ampérométrique intégré et au capteur de direction, l’ouvre-porte est équipé d’un système d’inversion automatique en cas d’obstacle, l’ouvre-porte s’arrête immédiatement et s’inverse automatiquement. La plus haute sécurité est assurée.

• Idéal pour une installation sûre, rapide et facile: le système est sans risque d’électrocution.
• Technologie basse consommation: seulement 0,007A consommation stand-by! réduit le gaspillage d’énergie, économise de l’argent. Assurer une utilisation autonome et fiable à long terme. Jusqu’à 40 cycles quotidiens garantis même par les pires conditions hivernales.
• Gestion intégrée du panneau solaire et de la batterie: la carte de commande est prête à fonctionner de manière autonome.
• Idéal pour une installation sûre, rapide et facile: le système fonctionne en courant continu et est sans risque d’électrocution.
• 2 modes de travail: “PAS-A-PAS” (1 commande pour ouvrir et 1 commande pour fermer) ou fermeture automatique avec temps de pause réglable (vous pouvez choisir le temps de pause de 1 à 100 secondes).
• Boîte du moteur avec compartiment de batterie intégré: peut s’adapter à n’importe quelle batterie 12V jusqu’à la dimension maximale: 9cm x 15cm x 6,5cm.

• Commande facile des télécommandes en appuyant sur un bouton.
• Puissance moteur réglable/sensibilité à la détection d’obstacles. En diminuant la puissance, l’ouvre-porte sera plus raisonnable en cas d’impact sur un obstacle. Le réglage est très facile: il suffit de faire pivoter le potentiomètre lié à chaque moteur.
• Ouverture piétonnaire (ouverture partielle d’un portail pour permettre le passage piétonnaire) cette fonction peut être contrôlée par télécommande ou commande filaire.
• Fabriqué en Italie - Tous les composants sont fabriqués dans l’entreprise pour garantir une qualité et une fiabilité élevées.
• Service après-vente et assistance fournis directement par le fabricant sans intermédiaires.
• La barrière est automatiquement verrouillée en position fermée (système irréversible).

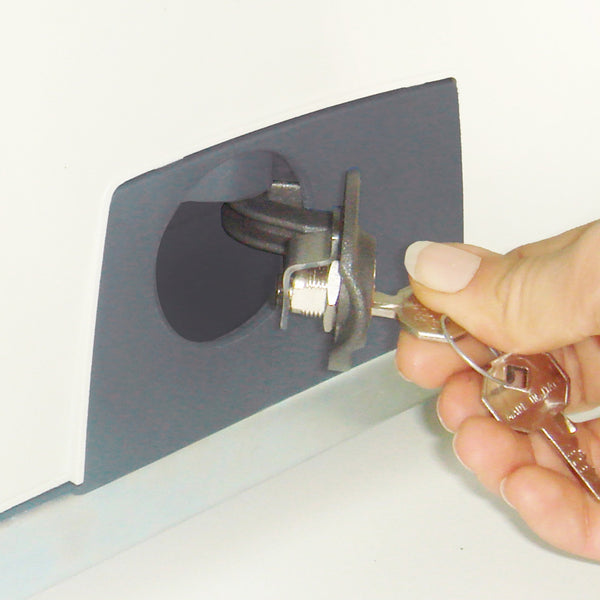

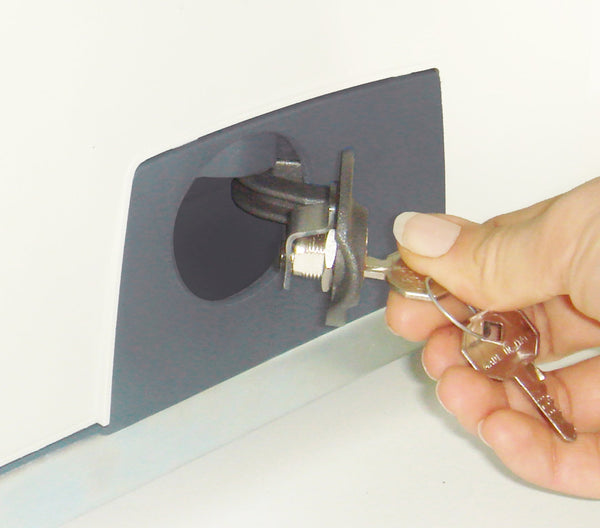

• Système de déverrouillage manuel par clé triangulaire universelle.
• La sécurité est assurée par un système de détection d’obstacles ampérométrique sensible et un contrôle de pression. Les cellules photoélectriques ne sont plus obligatoires. Les photocellules sont un accessoire optionnel qui peut être utile pour éviter les rayures à la peinture des véhicules laissés à proximité d’une barrière mobile.
• CE conformité: produit certifié sur tous les points de la réglementation européenne en vigueur. Notifier l’organisme en tant que rapports de test NEMKO/INTERTEK et certificats disponibles sur demande.
• Totalement en interne conçu logiciels et matériels sont axés sur la réduction de la consommation d’énergie et avec une attention à la fiabilité absolue en utilisant des composants innovants de la dernière génération que notre hybride de récepteur de radio de haute qualité.
• Ducati choisit d’utiliser des transformateurs toroïdaux uniquement pour atteindre un maximum de fiabilité et de sécurité grâce aux surtensions et aux décharges électrostatiques. Notre transformateur standard 230V-50Hz est également disponible en version 110V/60Hz.

SLIDE 446 M 12V Données techniques du moteur

CTH46 DONNÉES TECHNIQUES DE LA CARTE ÉLECTRONIQUE

CLIQUEZ ICI pour télécharger le notice d’instructions du portail coulissant

CLIQUEZ ICI pour regarder la vidéo de la collection du portail coulissant

CLIQUEZ ICI pour regarder les instructions vidéo de la carte électronique CTH46

Carte électronique CTH46 Schéma de câblage:
