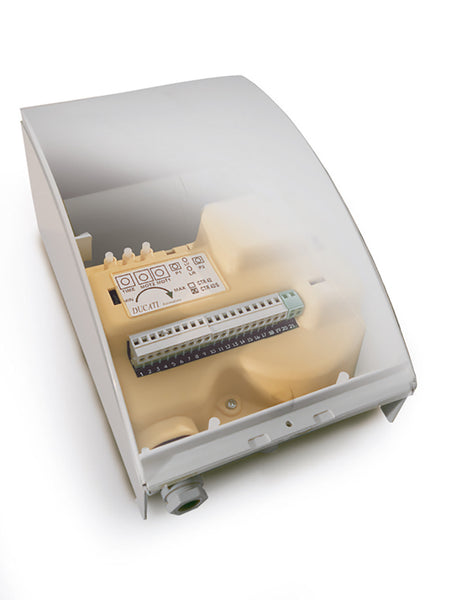

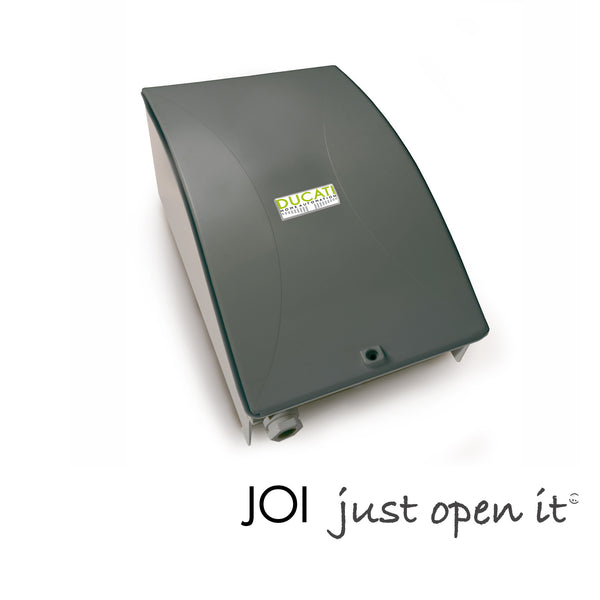

KONTROL 7855
La boîte de commande standard de Ducati pour les ouvre-portail double ou simple de taille moyenne12V.

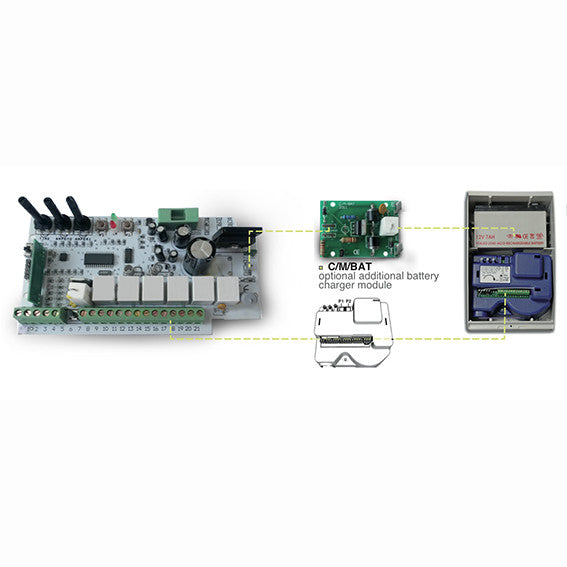

Livré avec transformateur toroïdal, carte électronique CTH42 avec transmission radio codée DUCATI (réception radio et câble antenne embarqués).
- Avec DUCO SAFE: le système de sécurité de détection d’obstacles garantit une sécurité d’utilisation maximale pour votre famille.
- Pour ceux qui désirent un large éventail de fonctionnalités facilité d’utilisation, des ajustements conviviaux et une grande fiabilité.
- Idéal pour portail battante double vantail légère et moyenne.
- Original fabriqué en Italie.
- Livré avec transformateur toroïdal, carte électronique CTH42 avec transmission radio codée DUCATI (réception radio et câble antenne embarqués).
COMPATIBILITÉ DU MOTEUR:
- Compatible avec tous les vérins 12V de DUCATI.
COMPATIBILITÉ DES ACCESSOIRES:
- Télécommandes rolling code DUCATI.
- Interrupteur à clé NO (contact normalement ouvert).
- 12V photocellules.
- Détecteur de boucle.
- 12V feu clignotant.
- 12V Serrure électrique CA.
- CMBAT module chargeur de batterie.
- 12V batterie de secours.
- Pour ceux qui n’ont pas besoin de paramètres avancés mais veulent un ouvre-portail simple, sûr et fiable pour les petits portails.
- 2 modes de travail: “PAS-A-PAS”(1 commande pour ouvrir et 1 commande pour fermer) ou fermeture automatique avec temps de pause réglable (vous pouvez choisir le temps de pause de 1 à 100 secondes).

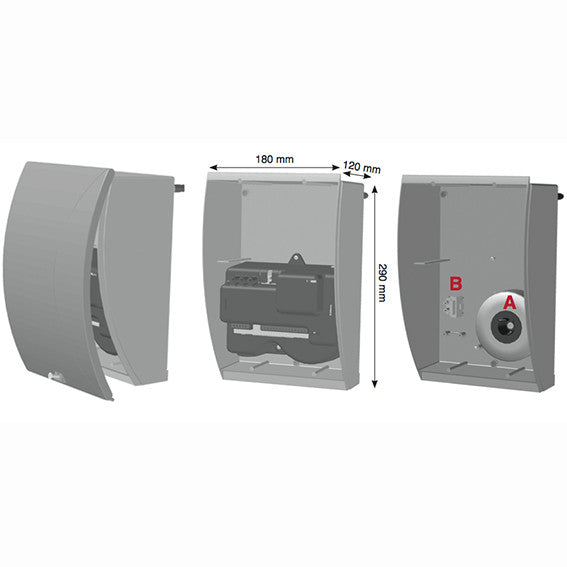

- Unité de commande avec compartiment de batterie intégré: peut s’adapter à n’importe quelle batterie 12V jusqu’à la dimension maximale: 9cm x 15cm x 9,5cm.
- Peut fonctionner indépendamment en cas de coupure de courant: en ajoutant le module chargeur de batterie externe C/M/BAT *et une batterie 12V*. ( * = ne sont pas inclus dans ce pack et doivent être ajoutés au kit).
- Commande facile des télécommandes en appuyant sur un bouton.
- Puissance moteur réglable/sensibilité à la détection d’obstacles. En diminuant la puissance, l’ouvre-portail sera plus raisonnable en cas d’impact sur un obstacle. Le réglage est très facile.
- Ouverture piétonnaire (1 ouverture partielle d’un seul vantail pour permettre le passage piétonnaire) cette fonction peut être commandée par télécommande ou commande filaire (par exemple par un interrupteur à clé).
- CE conformité: produit certifié sur tous les points de la réglementation européenne en vigueur. Notifier l’organisme en tant que rapports d’essais NEMKO/INTERTEK et certificats disponibles sur demande.
- La sécurité est assurée par un système de détection d’obstacles ampérométrique sensible et un contrôle de pression. Les cellules photoélectriques ne sont plus obligatoires. Les photocellules sont un accessoire optionnel qui peut être utile pour éviter les rayures à la peinture des véhicules pendant que le portail se ferme.

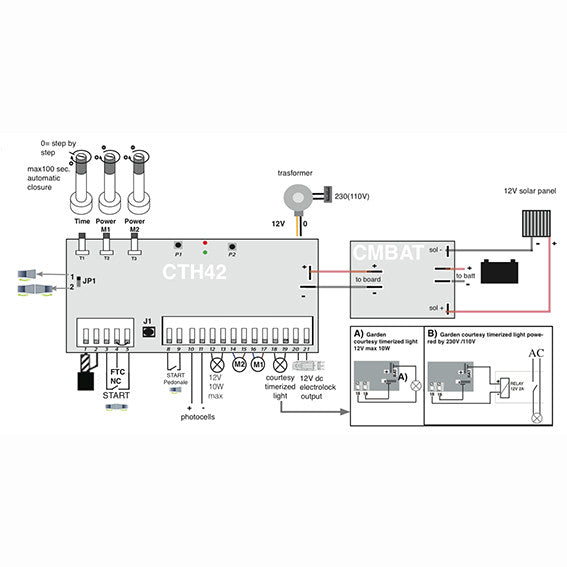

CTH42 DONNÉES TECHNIQUES DE LA CARTE ÉLECTRONIQUE
|
|
|
| Watts du transformateur toroïdal | 105W |
| Fusible de protection | √10AF |

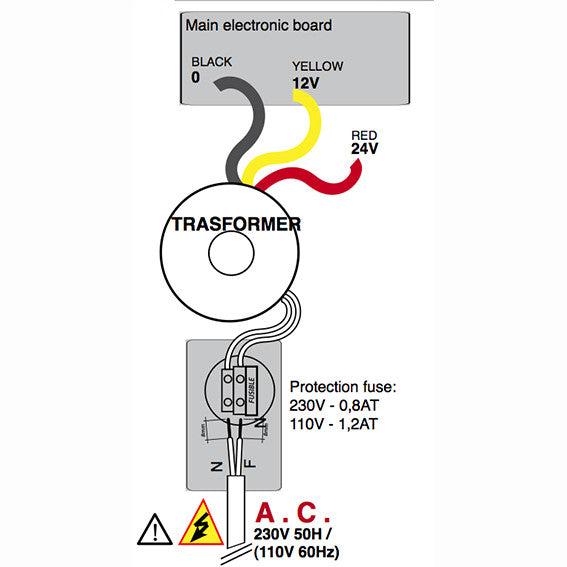

| Fusible de protection du transformateur | 0,8AT |
| Utilisation sur porte simple ou double vantail | √ |
|
Services de sortie
|
12V |
|
Consommation électrique en stand-by
|
12mA |
|
Récepteur radio
|
2 canaux |
|
Capacité de stockage des canaux de télécommandes
|
10 codes |
|
Protocole de transmission radio
|
DUCATI rolling code |
|
Radiofréquence
|
433,92MHz |
|
Apprentissage automatique par télécommande
|
√ |
|
Antenne de bord
|
√ |
|
Entrée de l’antenne externe
|
√ |
|
Mode de fermeture automatique
|
√ Avec temps de pause réglable jusqu’à 100 sec. |
|
Pas à pas |
√ 1 commande pour ouvrir et 1 commande pour fermer
|
|
Réglage de la puissance du moteur
|
√ Par potentiomètre |
|
Système de détection d’obstacles (DUCO SAFE)
|
Détection d’obstacles
|
|
En conformité avec les normes UE-CE
|
√ |
|
Eclairage de courtoisie minuté
|
√ Max 10W 12V |
|
Sortie de lumière clignotante
|
√ Max. 10W 12V clignote rapidement lors de la fermeture, clignote lentement lors de l’ouverture
|
|
Sortie de serrure électrique
|
√ CA (Avertissement: le verrou électrique est incompatible avec/lorsque la carte est alimentée par une batterie de secours) |
|
Entrée faisceau de sécurité-photocellules (contact NC)
|
√ (Contact normalement fermé)
|
|
Une entrée START de cycle complet (contact NO)
|
√ |
|
Entrée START pour le cycle piétonnaire (NO contact) |
√ (Contact normalement ouvert)
|
|
Sortie pour la gestion de la charge de batterie de secours supplémentaire et module CMBAT en option
|
√ |
